混凝土表面防腐采用CMI重防腐材料

      CMI重防腐涂層可以為罐體和管道的鋼表面提供極好的防腐保護。當然，這種專利性的涂層還有另外一種用途，那就是對混凝土表面提供保護，特別是在化學品的生產(chǎn)車間或存放地點，因意外噴濺或泄露對混凝土造成的腐蝕污染破壞這種情況。

土耳其UDME企業(yè)采用CMI涂層保護混凝土表面免受腐蝕性化肥化學品的腐蝕破壞

      土耳其GüBRETAS化肥廠，是一家隸屬于UMDE Müh. Müt. Tic. Ltd. ti的公司，主要是負責生產(chǎn)一系列用于土耳其農(nóng)業(yè)部門的肥料和相關(guān)產(chǎn)品。

      UDME咨詢了CMI土耳其辦事處，以了解哪些高性能涂料可以在新的混凝土板上提供耐酸性保護，同時UDME提到這些混凝土板是用在化肥生產(chǎn)中化學品罐體以及設(shè)施周圍區(qū)域。

      UDME非常重視這些混凝土表面的防腐保護，防止任何化學品從閥門線路、從罐體滲漏到混凝土表面上。

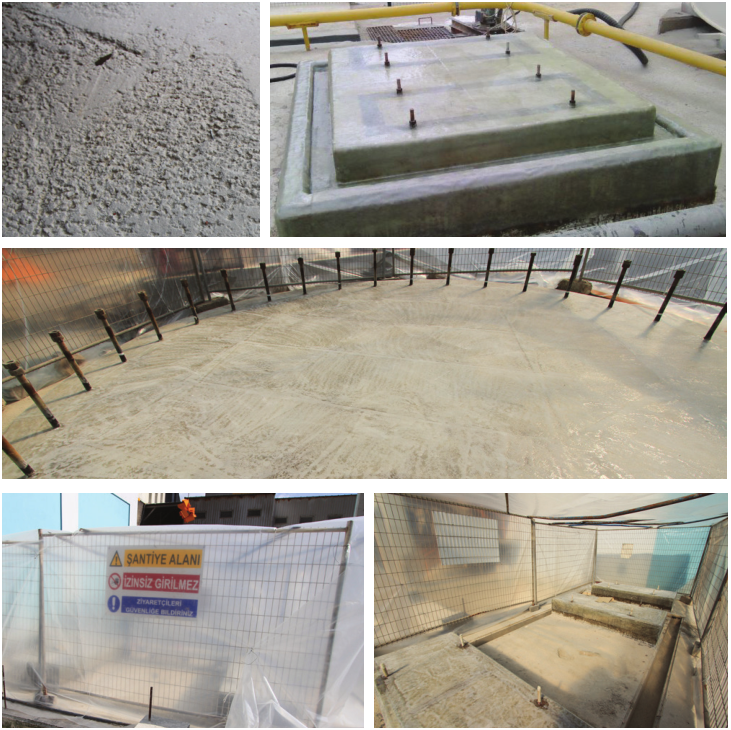

      新混凝土的早期準備工作包括兩層玻璃纖維，玻璃纖維最小厚度為1000微米，然后打磨混凝土表面，以便為CMI涂層提供良好的機械粘合。CMI土耳其辦事處搭建了臨時保護罩，保護罩上帶有安全標志，方便涂料涂覆和熱固化工作。

用戶的需求點

      CMI土耳其辦事處還研究了現(xiàn)場的化學品和溫度服務(wù)條件，監(jiān)測可能發(fā)生的任何飛濺、溢出和泄漏情況，并核對了CMI涂層對以上環(huán)境的耐受影響。具體條件包括：

1.18％的磷酸

2.10％硫酸氫鹽 - 硫酸

3.98％氯 - 氟化物

4.工作溫度在95到105℃（203到221℉）之間

      所涂覆的都是新的混凝土表面，整個項目預計將在2015年完成。迄今為止，涂層的總覆蓋混凝土面積約為1,000平方米。

混凝土防腐表面處理、涂覆和熱固化

1.在涂層涂覆之前，做表面準備工作。使用兩層玻璃纖維，玻璃纖維最小厚度為1000微米。在玻璃纖維干燥后，將其打磨，為表面與CMI涂層提供良好的機械粘合。

2.第一層涂層是CMI藍色底漆，底漆層的施涂干膜厚度為200微米。

3.接下來是CMI紅色底涂涂層，干膜厚度為200微米。

4.最后是CMI灰色面漆涂層，干膜厚度為200微米。

5.如果是在大型戶外場所進行熱固化，我們需要搭建一個保護性的封閉罩，一般使用塑料薄膜搭建，再分段支撐起來即可。這就為熱固化階段提供了足夠的保護。

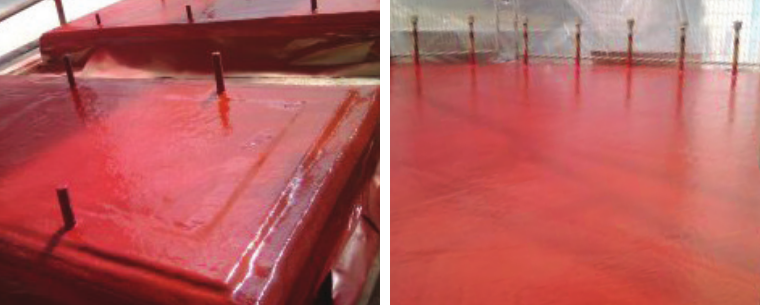

上圖：所有表面上涂覆CMI紅色底涂涂層，干膜厚度為200微米。

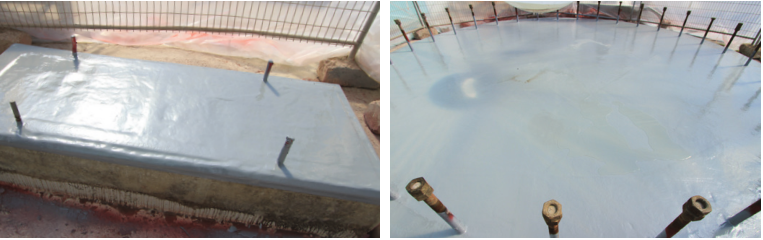

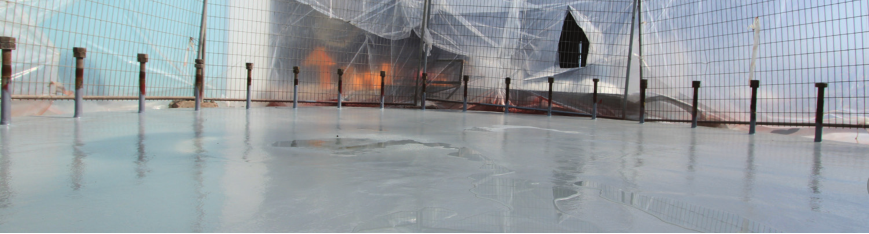

下圖：所有表面上涂覆CMI灰色面漆涂層，干膜厚度為200微米，之后熱固化。

結(jié)果

      目前整個施工作業(yè)已經(jīng)全部完畢，UDME對采用CMI防腐涂層保護混凝土的效果非常滿意。儲罐周圍另有700平米混凝土表面也等待涂覆保護。http://m.lpejuan.com
