中國鋁業(yè)集團風(fēng)機軸磨損在線快速修復(fù)

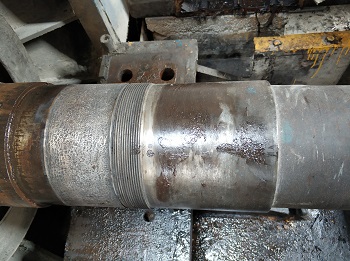

      中國鋁業(yè)集團下屬氧化鋁廠焙燒車間點檢人員在正常巡檢過程中發(fā)現(xiàn)ID風(fēng)機傳動側(cè)軸承位振動過大，溫度也開始升高，于是通知中控室停機，同時上報焙燒車間設(shè)備負責(zé)人，設(shè)備負責(zé)人通知檢修人員拆機查看，軸承拆下后發(fā)現(xiàn)傳動側(cè)軸承位已經(jīng)磨損嚴重，軸表面出現(xiàn)凹痕，磨損深度3mm，ID風(fēng)機是焙燒工序的主要核心設(shè)備，為進口設(shè)備，供應(yīng)商：HOWDENHUAENGINEERCO.LTD,設(shè)備型號L3N2106.04.05SBL6T，總重量約8噸，風(fēng)機軸碳環(huán)密封，包含甩油環(huán)；風(fēng)機軸承為FAG22240MB.C3，軸承位φ200mm；撓性聯(lián)軸器；葉輪有效直徑2190MM，設(shè)備由1590kw三相異步電機驅(qū)動，轉(zhuǎn)速1450r/min軸承位因為是稀油飛濺式潤滑且軸承座無水循環(huán)降溫，受懸浮焙燒爐內(nèi)高溫影響，軸承位溫度要大于80°C。

風(fēng)機軸磨損修復(fù)采用索雷技術(shù)操作步驟

1. 表面烤油：使用乙炔氧氣進行烤油，操作時間控制在10分鐘至15分鐘之間；

2. 表面打磨：使用磨光機將表面打磨粗糙、干凈，提高索雷碳納米聚合物SD7101H的粘結(jié)力。整個打磨過程控制在20分鐘左右；

3. 用無水乙醇清洗修復(fù)表面、清洗工裝內(nèi)表面；

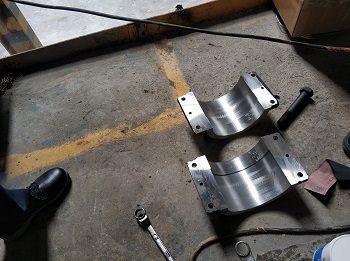

4. 軸上螺紋位置、工裝內(nèi)表面刷脫模劑SD7000；

5. 計算索雷碳納米聚合物材料SD7104的用量，并根據(jù)計算結(jié)果按比例調(diào)和SD7104；

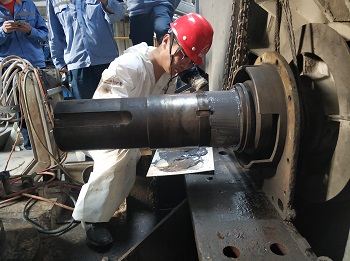

6. 將調(diào)和好的SD7104均勻涂抹至軸承位的表面，然后把工裝安裝到位；

7. SD7104需要進行加熱固化，整個固化時間為2小時；

8. SD7104固化完成后，準備加熱軸承和拆卸工裝工作，二者同時進行。工裝拆卸完畢后對表面做簡單處理，核實修復(fù)尺寸，去除表面擠出來的多余材料。同時軸承加熱至指定溫度，快速安裝到位，修復(fù)完畢。http://m.lpejuan.com
