烘缸軸頭磨損修補(bǔ)看索雷技術(shù)如何解決

      之前該烘缸軸頭部位曾出現(xiàn)過磨損情況，企業(yè)簡(jiǎn)單常規(guī)處理后更換軸承繼續(xù)運(yùn)行，在生產(chǎn)過程中該部位磨損越來越嚴(yán)重，導(dǎo)致出現(xiàn)肉眼可見的擺動(dòng)并伴隨摩擦產(chǎn)生的異響。停機(jī)后拆檢發(fā)現(xiàn)，軸頭軸承位已經(jīng)出現(xiàn)嚴(yán)重磨損，磨損深度約10~15mm，已經(jīng)無法繼續(xù)生產(chǎn)。烘缸直徑：1800mm、車速：400m/min左右；軸頭直徑：220mm、1:12錐；軸承型號(hào)：23144CAK/C3W33。

      2019年4月，企業(yè)現(xiàn)場(chǎng)采用索雷碳納米聚合物材料8小時(shí)內(nèi)解決了該烘缸傳動(dòng)側(cè)軸承位磨損問題，并達(dá)到了設(shè)備的使用要求，為企業(yè)大大降低了檢修成本和停機(jī)時(shí)間，得到了企業(yè)的高度認(rèn)可和一致好評(píng)。

索雷技術(shù)在線修復(fù)烘缸軸頭磨損施工步驟

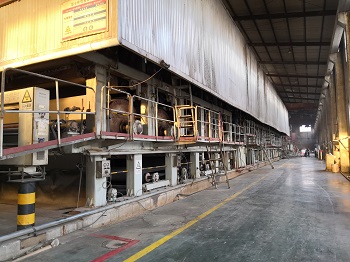

A、企業(yè)4100紙機(jī)生產(chǎn)線現(xiàn)場(chǎng)；

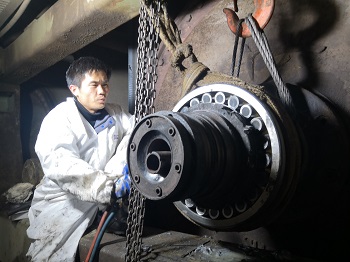

B、拆卸軸承座露出磨損部位，用手拉葫蘆吊起烘缸，使磨損部位具備一定操作空間；

C、用樣板尺現(xiàn)場(chǎng)檢測(cè)磨損量，確認(rèn)修復(fù)方案；

D、樣板尺檢測(cè)；

E、用磨光片對(duì)待修復(fù)烘缸軸頭磨損部位進(jìn)行打磨處理，尤其是局部坑洞或溝槽，確保處理后的表面粗糙無浮塵；

F、調(diào)和并涂抹SD7104索雷碳納米聚合物材料，使材料充分與金屬接觸，過程中避免出現(xiàn)氣孔；

G、材料經(jīng)過加溫后固化后成型，檢查修復(fù)表面平整度及光潔度是否達(dá)到使用要求，檢查材料密實(shí)度；

H、按裝配工藝進(jìn)行軸承的裝配工作，安裝過程中要確保軸承游隙達(dá)到正常運(yùn)行時(shí)的技術(shù)要求。http://m.lpejuan.com
