老板要求我在線修復(fù)烘缸軸承位磨損，怎么辦？
某造紙企業(yè)3800紙機(jī)烘缸軸承位磨損嚴(yán)重，一直未停機(jī)治理，之前該烘缸一直存在震動超標(biāo)的情況，由于震動較小，企業(yè)也沒太注意，后期企業(yè)技術(shù)員發(fā)現(xiàn)紙機(jī)一直存在油壓不穩(wěn)定，經(jīng)過多次排查最終發(fā)現(xiàn)該烘缸軸承位磨損嚴(yán)重，最深處達(dá)單邊19mm，假如拆卸烘缸，整體拆卸就需要很長時(shí)間，所以只能采用在線修復(fù)的方式進(jìn)行修復(fù)，于是企業(yè)通過各種方式來尋求這種在線修復(fù)技術(shù)，通過詢問別的企業(yè)得知了索雷工業(yè)的在線修復(fù)技術(shù)一直在烘缸修復(fù)方面快速，便捷，可靠。于是來電咨詢我司，我司主管工程師對對方所關(guān)注的如何修復(fù)，如何保證后期使用效果，如何保證同心等問題做了回答以后，對方?jīng)Q定采用我司索雷碳納米聚合物材料技術(shù)進(jìn)行修復(fù)。
首先我們來分析錐度面配合方式導(dǎo)致的軸承位磨損原因，根據(jù)我們常年修復(fù)烘缸軸承位磨損其總結(jié)原因如下：
1.軸承位的加工精度問題：軸承位與軸承內(nèi)圈的配合一般采取基孔制，軸承為標(biāo)準(zhǔn)件，其內(nèi)圈的精度尺寸理論上可看做標(biāo)準(zhǔn)，以軸承內(nèi)圈為標(biāo)準(zhǔn)來加工制作軸承位。這種配合關(guān)系在理論上可以完全做到精確配合，但是實(shí)際加工過程中，由于零部件體積較大，錐度軸的加工難度本身大于直軸的加工難度，因此加工過程中必然會存在誤差，同時(shí)每個(gè)軸承精度也不盡相同。因此便導(dǎo)致軸承內(nèi)圈與軸承位的配合面之間誤差范圍不盡相同，尤其在更換不同型號或者不同廠家的軸承。配合面積的減小是導(dǎo)致配合面之間磨損主要的原因之一；
2.鎖緊圓螺母松動：圓螺母的作用是壓緊軸承，起到固定軸承軸向位移的作用，在實(shí)際運(yùn)行過程中，只要錐度面的預(yù)緊力足夠大，圓螺母的作用相對較小。但是圓螺母絕對不能松動。一旦圓螺母的端面與軸承內(nèi)圈產(chǎn)生間隙，那么實(shí)際工作中烘缸運(yùn)行產(chǎn)生軸向力時(shí)，軸承內(nèi)圈與軸承位錐度配合面處容易產(chǎn)生松動，這將導(dǎo)致軸承位短時(shí)間內(nèi)出現(xiàn)磨損；
3.軸承潤滑問題：紙機(jī)烘缸軸承的潤滑一般有兩種形式，一種是稀油潤滑，另一種是潤滑脂潤滑，其紙機(jī)設(shè)計(jì)的結(jié)構(gòu)形式?jīng)Q定了其潤滑方式，一般來說稀油潤滑的效果更好。因?yàn)楹娓妆旧淼臏囟群芨?，稀油潤滑能夠及時(shí)有效的將軸承位置的熱量帶走，軸承不易發(fā)熱。無論那種潤滑方式，一旦選擇潤滑油品牌號選擇不當(dāng)或者潤滑系統(tǒng)故障，將導(dǎo)致軸承溫度在短時(shí)間內(nèi)大幅度升高，造成軸承抱死燒蝕，進(jìn)而導(dǎo)致軸承位的磨損；
4.軸承和軸承位疲勞磨損：目前市場上最常見的國外品牌的軸承有SKF、FAG、NSK等，國內(nèi)軸承以哈、瓦、洛、大冶等品牌為主。國外品牌軸承的使用壽命相對國內(nèi)軸承要長，但是無論采取何種品牌的軸承，其軸承均具備疲勞周期，疲勞軸承的長短除了因軸承質(zhì)量有區(qū)別外，其現(xiàn)場工況環(huán)境也是影響其疲勞周期最重要的因素。金屬疲勞不可避免，有效地改善軸承的工作環(huán)境，做好維護(hù)保養(yǎng)，才能有效延緩軸承的疲勞周期。同樣軸承位疲勞磨損也是如此；
5.軸承更換時(shí)安裝問題：軸承安裝時(shí)，我們認(rèn)為軸承游隙是衡量安裝標(biāo)準(zhǔn)的最重要的數(shù)據(jù)。一般企業(yè)安裝軸承有兩種方式，一種是使用液壓系統(tǒng)將軸承內(nèi)圈膨脹后安裝到位，另一種是通過圓螺母鎖緊的方式將軸承壓入。但是無論采取哪種安裝方式，安裝時(shí)測量軸承的游隙非常關(guān)鍵，它是衡量軸承安裝到位的位移可控?cái)?shù)據(jù)。一些檢修工人盲目的鎖緊螺母，導(dǎo)致游隙過大或者過小，對后期的運(yùn)行都存在一個(gè)隱患。因此軸承的安裝精度問題也是軸承位磨損或者軸承損壞的重要原因之一。
如何快速修復(fù)烘缸軸承位磨損，步驟如下：
1.達(dá)到現(xiàn)場后，把所有工具擺放整齊，等待企業(yè)拆卸設(shè)備；
2.設(shè)備拆卸后，首先進(jìn)行尺寸測量并記錄數(shù)據(jù)；
3.然后進(jìn)行表面烤油處理，將軸承位表面所有油污全部碳化處理；開始進(jìn)行表面打磨處理，將軸承位表面所有油污全部用鋼絲輪打磨趕緊后，換好磨光片，將待修復(fù)位置全部打磨粗糙，直至露出金屬原色；
4.同心定位，確定好定位后用無水乙醇清洗軸承位表面；
5.空試軸承內(nèi)圈確定軸承安裝位置；清洗軸承內(nèi)圈后涂抹脫模劑SD7000；
6.嚴(yán)格按照比例調(diào)和索雷碳納米聚合物材料SD7102，均勻調(diào)和無色差；均勻涂抹在修復(fù)表面，然后把軸承安裝在軸承位；
7.碘鎢燈加熱固化，固化后將軸承拆除；去除多余材料，回裝軸承，修復(fù)完成！

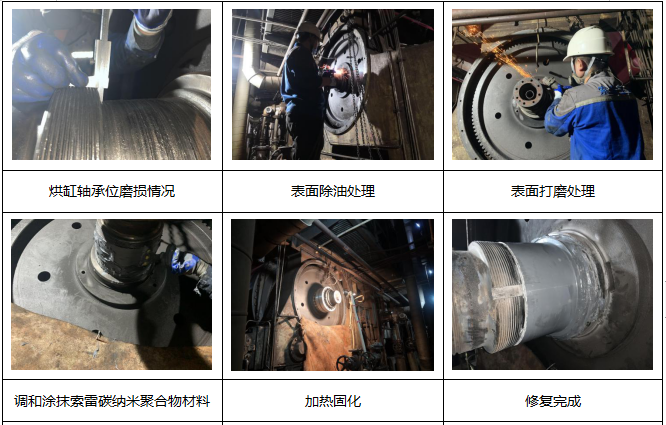

欣賞一下索雷碳納米聚合物材料技術(shù)在線修復(fù)烘缸軸承位磨損的案例！
現(xiàn)場設(shè)備數(shù)據(jù)：紙機(jī)型號3800；車速：700；修復(fù)位置：30#烘缸傳動側(cè)；軸承型號:23148CCK/C4W33;軸承游隙：0.45mm；磨損深度：單邊19mm；
