焊縫砂眼滲漏在線治理施工標(biāo)準(zhǔn)【索雷工業(yè)】
作者：admin
更新時(shí)間：2016-10-19
點(diǎn)擊數(shù)：
焊縫砂眼滲漏在線治理操作工藝標(biāo)準(zhǔn)如下：
（1）清理施工現(xiàn)場(chǎng)的不安全因素，做好設(shè)備停機(jī)控制，防止因意外觸電造成事故；
（2）簡(jiǎn)單清理滲漏周圍表面，確定滲漏部位，分析滲漏原因；
（3）確定滲漏點(diǎn)后，以滲漏點(diǎn)為圓心，向外擴(kuò)展15-20mm（半徑方向），使用角磨機(jī)打磨，去除油漆及氧化層；
（4）使用無水乙醇或者丙酮，將打磨的表面清洗干凈，晾干；
（5）嚴(yán)格按體積比1:1調(diào)和索雷SD2240 材料，充分混合直至沒有色差（調(diào)和速度要快，且每次少調(diào)，以防未用盡而固化，混合時(shí)間控制在2分鐘以內(nèi)）；
（6）迅速將SD2240涂抹封堵滲漏油點(diǎn)，反復(fù)刮壓，以滲漏點(diǎn)為圓心，涂抹的區(qū)域直徑控制在10mm以內(nèi)；
（7）固化；環(huán)境或設(shè)備溫度 24℃以上時(shí) 30 分鐘后觀察有無漏點(diǎn)，如有漏點(diǎn)繼續(xù)封堵；
（8）如無泄漏點(diǎn)，然后涂抹 SD7111C 聚合物材料，材料的厚度保持在2-3mm為宜，涂抹寬度不得超出總體打磨區(qū)域，但必須保證SD7111C材料涂抹寬度大于SD2240材料10mm以上。（如設(shè)備暴露在室外，則需要等SD7111C固化后表面噴一層油漆，以提高抗紫外線性能）

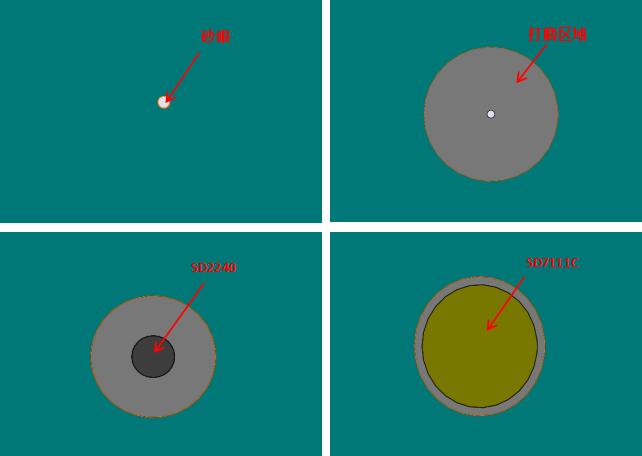

焊縫砂眼滲漏在線治理示意圖：
