海螺水泥風機軸軸承位磨損修復

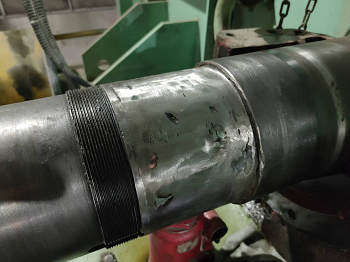

      風機軸軸承位磨損修復，軸承型號22328cc/c3w33，風機軸軸承位扭曲變形導致的不同心磨損0.4-0.7mm，軸頸與軸承配合公差存在0.15-0.3mm間隙，曾出現軸承燒結抱死現象；軸承后定位臺階磨損變形，圓度偏差0.2mm左右；后軸肩工裝定位側錐度磨損，磨損量0.02-0.03mm；軸頭位置局部扭曲變形，端面跳動量0.65-0.70mm。

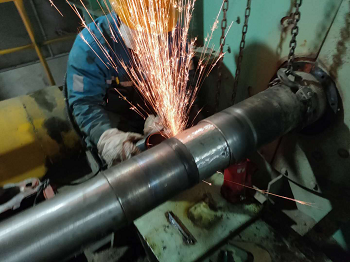

風機軸承位磨損在線修復要點

（1）定位側軸肩錐度磨損寬度8mm左右，外圓錐度磨損0.02-0.03mm，未磨損面實測數值公差0-（-0.0）工裝過盈適配未磨損面；

（2）定位臺階磨損嚴重，工裝夾緊后需適配推離；

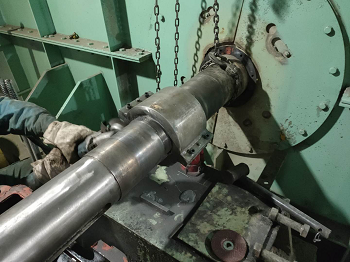

（3）受定位側錐度磨損影響，工裝固定后打表檢測同軸度誤差并控制到最小范圍值；

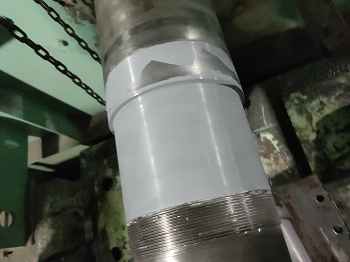

（4）材料固化后打表檢測修復面同軸度誤差值是否達標；

（5）安裝軸承前將修復面靠近定位臺階側打出凹槽，便于軸承安裝時涂敷材料引流適配，保證軸承內圈與軸頸100%接觸的同時不影響軸承自定位；http://m.lpejuan.com
