破碎機(jī)軸頸磨損緊急修復(fù)

       2020年8月29日企業(yè)來(lái)電我司，告知一臺(tái)廢鋼破碎機(jī)軸頸磨損嚴(yán)重，前期自行打磨處理后直接回裝，開(kāi)機(jī)后震動(dòng)太大，30S電機(jī)自動(dòng)跳停，聯(lián)系到我司前已停機(jī)一周左右，廠(chǎng)房?jī)?nèi)廢鋼已嚴(yán)重囤積，我司工程師當(dāng)天趕到后，連夜展開(kāi)修復(fù)工作。

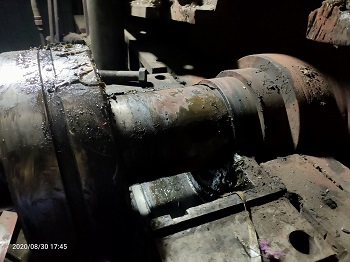

      設(shè)備因軸承缺油出現(xiàn)卡死燒結(jié)現(xiàn)象，軸承內(nèi)圈與軸承位燒結(jié)在一起；企業(yè)人員在割除軸承時(shí)對(duì)軸表面造成了二次損傷，割除后企業(yè)用角磨機(jī)對(duì)軸承位進(jìn)行打磨處理，將原有尺寸臺(tái)階打磨至與聯(lián)軸器軸徑尺寸相同后，直接回裝軸承，且在未疏通注油孔的情況下進(jìn)行注油操作并再次開(kāi)機(jī)，軸承在無(wú)油、無(wú)過(guò)盈、轉(zhuǎn)子軸向偏心、水平度偏心的情況下運(yùn)行30秒后電機(jī)跳停，軸承本身已出現(xiàn)保持架輕微變形情況，無(wú)法繼續(xù)使用，轉(zhuǎn)子本身在經(jīng)歷了軸承燒結(jié)、轉(zhuǎn)子偏心、水平度傾斜的情況下很容易出現(xiàn)局部彎曲變形；百分表檢測(cè)軸頭端面跳動(dòng)0.25mm、外圓0.35mm，軸承位跳動(dòng)0.35mm，轉(zhuǎn)子側(cè)軸肩外圓跳動(dòng)1.7mm，因此判定：軸承位后軸肩至轉(zhuǎn)子中心位置出現(xiàn)彎曲變形，變形跳動(dòng)量≥1.7mm；遂將此情況與設(shè)備隱患問(wèn)題告知企業(yè)負(fù)責(zé)人，在征得企業(yè)負(fù)責(zé)人同意后開(kāi)始執(zhí)行此次修復(fù)工作；

破碎機(jī)軸頸磨損修復(fù)步驟

1 表面打磨、烤油處理，去除氧化層，露出金屬本質(zhì)；

2 用無(wú)水乙醇清洗表面，使其表面干燥無(wú)油；

3 按嚴(yán)格比例調(diào)和索雷碳納米聚合物材料SD7101H；

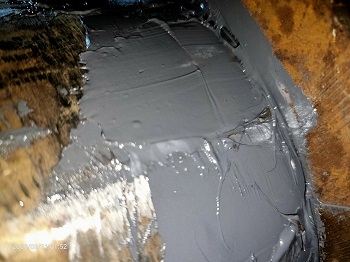

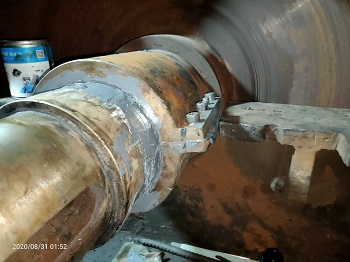

4 涂抹索雷SD7101H材料到破碎機(jī)軸頸磨損部位，厚度高于磨損的尺寸，工裝涂覆脫模劑，安裝工裝；

5 加熱固化材料；

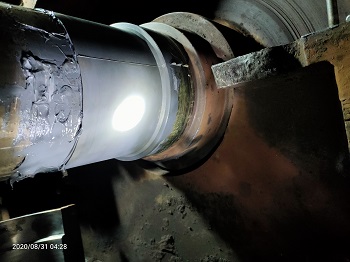

6 拆卸工裝，露出修復(fù)表面，砂紙修磨；

7 二次涂覆材料，加熱軸承至120℃，回裝軸承；

8 試車(chē)檢測(cè)軸承運(yùn)行溫度、振動(dòng)值，修復(fù)完成；http://m.lpejuan.com
