烘缸錐度軸軸頸磨損修復(fù)

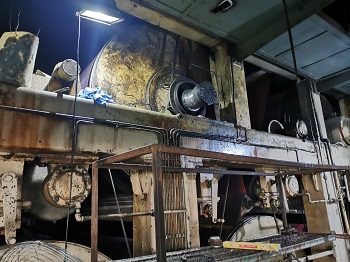

烘缸錐度軸頸磨損原因分析:

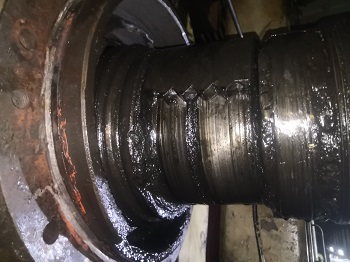

（1）經(jīng)現(xiàn)場(chǎng)勘察發(fā)現(xiàn)這個(gè)烘缸軸是出現(xiàn)了嚴(yán)重的問(wèn)題，于2018年時(shí)企業(yè)就出現(xiàn)了此問(wèn)題，軸承位是1：12錐度軸，磨損量已經(jīng)達(dá)到了單邊20mm，再加上烘缸軸是空心軸，所以軸的壁厚已經(jīng)比較薄了，企業(yè)為了解決軸剛性的問(wèn)題，采取了往烘缸軸頭內(nèi)鑲嵌實(shí)心軸的方法來(lái)解決，因?yàn)檩S鎖緊螺母位置的螺紋也已經(jīng)磨沒(méi)了，企業(yè)進(jìn)行了改制，在軸端面位置焊接一個(gè)螺紋圓盤作為軸承的軸向定位，軸徑方面改為緊定套配合想法有可行性但是在制作緊定套的過(guò)程中出現(xiàn)了問(wèn)題，軸套設(shè)計(jì)的是緊定套的方式，軸套與軸承抱的非常緊，但是卻沒(méi)有給軸套留漲緊縫，導(dǎo)致軸套無(wú)法與軸抱緊，所以在開(kāi)機(jī)運(yùn)行時(shí)軸套不斷與軸發(fā)生摩擦，使軸越磨越細(xì)軸套的厚度是15mm左右但是經(jīng)過(guò)我們的現(xiàn)場(chǎng)測(cè)量磨損量已經(jīng)達(dá)到了20mm，所以經(jīng)過(guò)上次的修復(fù)至今又磨損了5mm。

（2）因?yàn)榇撕娓纵S的軸承位設(shè)計(jì)的是1：12錐度軸，烘缸運(yùn)行溫度在80-100℃左右溫度較高，企業(yè)每月都需要停機(jī)維檢，在停機(jī)與開(kāi)機(jī)的過(guò)程中會(huì)出現(xiàn)溫差變化，軸承游隙會(huì)有所變化，如果經(jīng)常不緊固鎖緊螺母軸承與軸之間就會(huì)出現(xiàn)間隙，有了間隙就會(huì)磨損軸承位。

烘缸軸頸磨損現(xiàn)場(chǎng)修復(fù)步驟

（1）使用氧氣乙炔進(jìn)行表面烤油，

（2）使用磨光機(jī)對(duì)輥壓機(jī)待修復(fù)表面進(jìn)行輕掃，去除表面高點(diǎn)；

（3）空試軸承根據(jù)軸承游隙計(jì)算出預(yù)留量與軸承安裝位置；

（4）使用磨光機(jī)對(duì)軸承位進(jìn)行打磨處理；

（5）使用無(wú)水乙醇進(jìn)行清洗；

（6）按比例調(diào)和索雷碳納米聚合物材料SD7102，至均勻無(wú)色差；

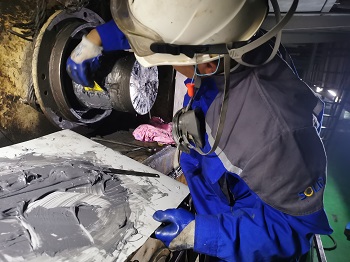

（7）涂覆材料，先打底然后直接涂覆，涂覆時(shí)要均勻；

（8）軸承內(nèi)圈涂覆索雷SD7000脫模劑；

（9）壓入軸承內(nèi)圈；

（10）材料固化后拆除軸承內(nèi)圈；

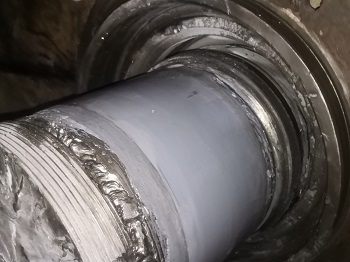

（11）清除多余材料；
